Технические данные

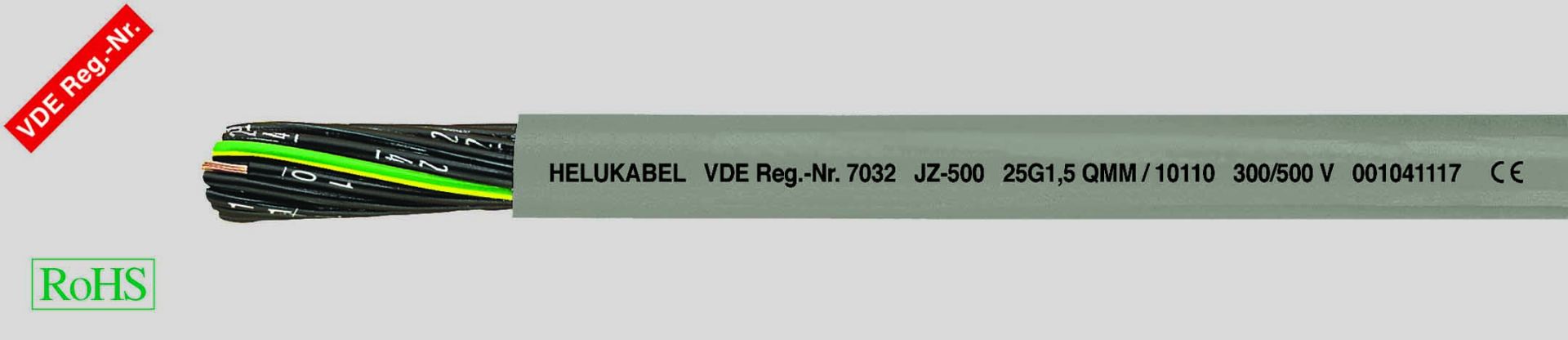

•ПВХ кабель управления
со специальной оболочкой
на основании
со специальной оболочкой
на основании
DIN VDE 0285-525-2-51/
DIN EN 50525-2-51•Температурный диапазон
подвижно от -15 °C до +80 °C
стационарно от -40°C до +80°C
•Номинальное напряжение
U0/U 300/500 В
•Испытательное напряжение 4000 В
•Напряжение пробоя мин. 8000 В
•Сопротивление изоляции
мин. 20 МОм x км
•Минимальный радиус изгиба
подвижно 7,5x Ø кабеля
стационарно 4x Ø кабеля
•Стойкость к радиации
до 80x106 сДж/кг (до 80 Мрад)
Структура
• Жилы из тонких медных проволок в
соответствии с DIN VDE 0295 кл. 5, BS 6360
кл. 5, IEC 60228 кл. 5
• Изоляция жил – специальный PVC-материал Z 7225
• Черные жилы с цифровой маркировкой белого цвета в соответствии с DIN VDE 0293 (также доступны другие цвета)
• Желто-зеленая жила заземления во внешнем повиве (для 3 жил и более)
• Повивная скрутка жил с оптимальным шагом
• Внешняя оболочка – специальный
PVC-материал TM2 в соответствии с DIN
VDE 0281 ч. 1 и HD 21.1
• Цвет оболочки – серый (RAL 7001)
• С разметкой метража
соответствии с DIN VDE 0295 кл. 5, BS 6360
кл. 5, IEC 60228 кл. 5
• Изоляция жил – специальный PVC-материал Z 7225
• Черные жилы с цифровой маркировкой белого цвета в соответствии с DIN VDE 0293 (также доступны другие цвета)
• Желто-зеленая жила заземления во внешнем повиве (для 3 жил и более)
• Повивная скрутка жил с оптимальным шагом
• Внешняя оболочка – специальный
PVC-материал TM2 в соответствии с DIN
VDE 0281 ч. 1 и HD 21.1
• Цвет оболочки – серый (RAL 7001)
• С разметкой метража
Свойства
• В целом устойчив к маслам, химическим
реагентам – см. таблицу в приложении
• Ограниченно годен для буксируемых цепей
• Ограниченно годен в условиях нагрузок
на скручивание
• Используемые материалы не содержат кадмия, силикона и веществ, разрушающих лакокрасочные покрытия
• Самозатухающий, не распространяющий горение PVC-материал в соответствии с VDE 0482-332-1-2, DIN EN 60332-1-2/ IEC 60332-1 (DIN VDE 0472 раздел 804 тип испытания B)
Примечания
• G = с желто-зеленой жилой заземления
x = без желто-зеленой жилы заземления (OZ)
• По желанию заказчика допускается производство любой длины кабеля с возможностью выбора цвета жилы (RAL
9005) и варианта цифровой маркировки
• Если кабель предназначен для чистых помещений, необходимо делать примечание в заказе
• Аналоги с экраном:
F-CY-JZ, см. стр. 50
F-CY-OZ (LiY-CY), см. стр. 48
Y-CY-JB, см. стр. 62
Y-CY-JZ, см. стр. 53
реагентам – см. таблицу в приложении
• Ограниченно годен для буксируемых цепей
• Ограниченно годен в условиях нагрузок
на скручивание
• Используемые материалы не содержат кадмия, силикона и веществ, разрушающих лакокрасочные покрытия
• Самозатухающий, не распространяющий горение PVC-материал в соответствии с VDE 0482-332-1-2, DIN EN 60332-1-2/ IEC 60332-1 (DIN VDE 0472 раздел 804 тип испытания B)
Примечания
• G = с желто-зеленой жилой заземления
x = без желто-зеленой жилы заземления (OZ)
• По желанию заказчика допускается производство любой длины кабеля с возможностью выбора цвета жилы (RAL
9005) и варианта цифровой маркировки
• Если кабель предназначен для чистых помещений, необходимо делать примечание в заказе
• Аналоги с экраном:
F-CY-JZ, см. стр. 50
F-CY-OZ (LiY-CY), см. стр. 48
Y-CY-JB, см. стр. 62
Y-CY-JZ, см. стр. 53
Применение
Используются как гибкие кабели при средних механических нагрузках в свободном движении без растягивающих усилий в качестве измерительных и контрольных кабелей в станках, конвейерах, производственных линиях, системах кондиционирования воздуха и в сталелитейном производстве. Применяются в сухих и влажных помещениях, не предназначены для прокладки на открытом воздухе. PVC-оболочка гарантирует повышенную гибкость кабеля для оптимального и быстрого монтажа.
= CE Продукция соответствует Директиве ЕС по низковольтному оборудованию 2006/95/EG.
